Ως ελαστικό στοιχείο πυρήνα του συστήματος στερέωσης σιδηροτροχιών, τα διεθνή ελαστικά κλιπ σιδηροδρόμου είναι τυποποιημένα γύρω από τέσσερις βασικές διαστάσεις: υλικά, απόδοση, δοκιμή και εφαρμογή. Το συνολικό πλαίσιο παρουσιάζει μια δομή «διεθνώς αποδεκτών προτύπων που πρωτοστατούν, περιφερειακά πρότυπα που παρέχουν λεπτομέρειες και εθνικά πρότυπα που προσαρμόζονται σε διαφορετικές καταστάσεις». Η βασική τους λειτουργία είναι να ρυθμίζουν το σχεδιασμό, την παραγωγή, τη δοκιμή και τη χρήση ελαστικών κλιπ, διασφαλίζοντας εναλλαξιμότητα, ασφάλεια και ανθεκτικότητα σε διάφορες χώρες και σιδηροδρομικές γραμμές, καλύπτοντας διάφορα σενάρια σιδηροδρόμων, συμπεριλαμβανομένων συμβατικών, βαρέων-προγραμμάτων και σιδηροδρομικών γραμμών υψηλής{3} ταχύτητας. Επί του παρόντος, τα διεθνή πρότυπα ελαστικών κλιπ σιδηροδρόμων χωρίζονται κυρίως σε τρεις κατηγορίες: διεθνώς αποδεκτά πρότυπα, περιφερειακά ενοποιημένα πρότυπα και πρότυπα ειδικά για μεγάλες χώρες. Αυτά τα πρότυπα αλληλοσυμπληρώνονται, το καθένα με τη δική του εστίαση, διαμορφώνοντας συλλογικά ένα πλήρες διεθνές σύστημα προτύπων.
1. Πρότυπα που σχετίζονται με τον Διεθνή Οργανισμό Τυποποίησης (ISO).
1. Πρότυπα που σχετίζονται με τον Διεθνή Οργανισμό Τυποποίησης (ISO).
Η βασική εστίαση είναι στη δοκιμή υλικού ελαστικών λωρίδων και στη δοκιμή του συστήματος συνδετήρων, που αποτελεί τη βάση για την παγκόσμια παραγωγή και δοκιμή ελαστικών ταινιών. Περιλαμβάνουν κυρίως:
- Σειρά ISO 22074: "Εφαρμογές σιδηροδρόμων-Σιδηροδρόμων-Μέθοδοι δοκιμής συστήματος στερέωσης" διευκρινίζει τις διαδικασίες δοκιμών και τα πρότυπα κρίσης για βασικούς δείκτες όπως η πίεση του κλιπ, η ακαμψία ανύψωσης, η διάρκεια κόπωσης και η απόδοση μόνωσης. Είναι η βασική γενική προδιαγραφή για την επαλήθευση απόδοσης κλιπ.
- ISO 5948: "Πρότυπο δοκιμής ελατηρίου" ορίζει τη χημική σύνθεση, τις μηχανικές ιδιότητες, τη μεταλλογραφική δομή και άλλες απαιτήσεις του χάλυβα ελατηρίου που χρησιμοποιείται για τις ράβδους ελατηρίου και παρέχει ένα ενιαίο πρότυπο για την επιλογή υλικού των ράβδων ελατηρίου.
Περιγραφή προϊόντων
2. Σχετικά πρότυπα της Διεθνούς Ένωσης Σιδηροδρόμων (UIC) Ειδικά σχεδιασμένα για εξαρτήματα σιδηροδρομικής γραμμής, αυτά τα πρότυπα ανταποκρίνονται καλύτερα στις πραγματικές επιχειρησιακές ανάγκες των σιδηροδρόμων και χρησιμεύουν ως βασική βάση για τη διεθνή σιδηροδρομική συνεργασία. Περιλαμβάνουν κυρίως: - UIC 860 series: "General Technical Conditions for Rail Fasteners", η οποία καλύπτει τις αρχές σχεδιασμού, τις ανοχές διαστάσεων, την επιφανειακή επεξεργασία και τις απαιτήσεις εγκατάστασης των ελαστικών κλιπ και διευκρινίζει τις απαιτήσεις συμβατότητας μεταξύ ελαστικών κλιπ και σιδηροτροχιών και σιδερένιων μαξιλαριών, και ισχύει για διάφορες διεθνείς γραμμές U{4} 712-3: "Προδιαγραφές για τη δοκιμή κόπωσης των συνδετήρων σιδηροτροχιάς" εστιάζει στη μέθοδο δοκιμής διάρκειας κόπωσης για ελαστικούς συνδετήρες, απαιτώντας τα ελαστικά κλιπ να μην παρουσιάζουν ρωγμές ή αστοχίες κάτω από συγκεκριμένα κυκλικά φορτία για να διασφαλιστεί η λειτουργική αξιοπιστία.
3. Ευρωπαϊκά πρότυπα (EN)
Τα σιδηροδρομικά δίκτυα στις ευρωπαϊκές χώρες είναι πολύ διασυνδεδεμένα και έχουν ομοιομορφία υψηλών προδιαγραφών. Τα βασικά πρότυπα είναι ισοδύναμα με την υιοθέτηση ή τη βελτίωση διεθνών προτύπων και ισχύουν για ευρωπαϊκές χώρες και χώρες που υιοθετούν ευρωπαϊκούς τύπους σιδηροδρομικών μεταφορών. Περιλαμβάνουν κυρίως:
- EN 13481 series: "Railway Applications-Tracks-Performance Requirements for Fastener Systems" είναι το βασικό πρότυπο για τα ευρωπαϊκά κλιπ και χωρίζεται σε τρία μέρη: Μέρος 1 (γενικές απαιτήσεις), Μέρος 2 (στερέωση τροχιάς με έρμα, διευκρινίζοντας τους δείκτες απόδοσης που χρησιμοποιούνται συνήθως για το τμήμα clip). (Στερέωση τροχιάς χωρίς έρμα, κατάλληλοι για-σιδηροδρομικές γραμμές υψηλής ταχύτητας και γραμμές βαρέως{8}}).
- Υποστηρικτικά πρότυπα: Γερμανικό πρότυπο DIN (DIN 17221 "Spring Steel Specification", DIN EN 13481, ισοδύναμο με το ευρωπαϊκό πρότυπο), βρετανικό πρότυπο BS (BS EN 13481, ισοδύναμο με το ευρωπαϊκό πρότυπο), το οποίο βελτιώνει περαιτέρω τη διαδικασία παραγωγής και τις λεπτομέρειες δοκιμών.
4. Πρότυπο Βόρειας Αμερικής Με τον πυρήνα των αμερικανικών και καναδικών σιδηροδρόμων, προσαρμόζεται στα χαρακτηριστικά γραμμής των βαρέων φορτίων και των μεγάλων φορτίων αξόνων στη Βόρεια Αμερική. Τα πρότυπα επικεντρώνονται στην πρακτικότητα και την ανθεκτικότητα. Περιλαμβάνουν κυρίως: - Πρότυπα AREMA (American Railway Engineering and Maintenance Association): Το Κεφάλαιο 3 "Δομή τροχιάς" του "Εγχειριδίου Μηχανικής Σιδηροδρόμων" διευκρινίζει την πίεση λυγισμού, τη διάρκεια ζωής κόπωσης και τις απαιτήσεις υλικού των ελαστικών ράβδων. Χρησιμοποιείται συνήθως χάλυβας ελατηρίου AISI 6150 και ορίζει ότι η πίεση λυγισμού των ελαστικών ράβδων πρέπει να φθάνει τα 10-15 kN και η διάρκεια κόπωσης δεν πρέπει να είναι μικρότερη από 3×106 φορές{10}} Πρότυπα ASTM: ASTM A232 "Spring Meetgue" and "Spring Meteel Specification"6FASTM τεχνική υποστήριξη για δοκιμές υλικού ελατηρίου και δοκιμές απόδοσης, και χρησιμοποιούνται σε συνδυασμό με τα πρότυπα AREMA. ### 3. Ειδικά πρότυπα κύριας χώρας-(προσαρμοσμένα στις εθνικές συνθήκες, διακριτικά χαρακτηριστικά) Κάθε χώρα συνδυάζει τα δικά της χαρακτηριστικά σιδηροδρομικής λειτουργίας (όπως σιδηροδρομική ταχύτητα υψηλής{17}}ταχύτητας, φορτίο άξονα βαρέως τύπου, προδιαγραφές τύπου σιδηροτροχιάς) και διαμορφώνει τα δικά της πρότυπα βάσει των διεθνών και περιφερειακών προτύπων που χρησιμοποιούνται σε τεχνικά πρότυπα και τοπικά πρότυπα. χώρα για να διασφαλίσει ότι ανταποκρίνεται στις ανάγκες των δικών της γραμμών.

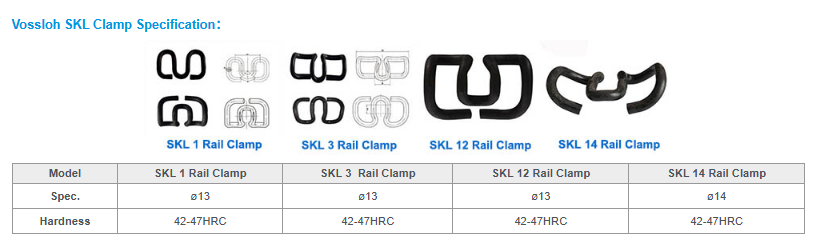

5. Γερμανικό πρότυπο (Υποστήριξη συστήματος Vossloh) Με βάση το γερμανικό σύστημα στερέωσης Vossloh, έχει αναπτυχθεί ένα αποκλειστικό πρότυπο ελαστικής ταινίας, που διαθέτει βαθμολόγηση πίεσης κουμπώματος, το οποίο είναι κατάλληλο για σιδηροδρομικές γραμμές σε ευρωπαϊκές χώρες και σε πολλές χώρες σε όλο τον κόσμο: - Βασικά πρότυπα: EN 10089 (Specification2, Τεχνικές απαιτήσεις, DIN1) Ελατηριωτές ράβδοι σειράς SKL (SKL 12/15/18), μεταξύ των οποίων οι ράβδοι ελατηρίου SKL 15 έχουν πίεση πόρπης 15 kN, κατάλληλες για ράγες UIC60 και είναι οι πιο ευρέως χρησιμοποιούμενες{10}} British Standard (υποστηρίζει σύστημα Pandrol). Το βασικό πρότυπο είναι το BS EN 13481. Τα επιλεγμένα κλιπ περιλαμβάνουν τη σειρά PR (υψηλή πίεση λυγισμού, κατάλληλο για βαριές-σιδηροδρομικές γραμμές), το σύστημα Fast Clip (προ{15}}συναρμολογημένα κλιπ, υποστήριξη μηχανικής εγκατάστασης) και κλιπ Nabla (λεπίδα{16}}για ειδική σχεδίαση πλάκας{16}).
7. Άλλα πρότυπα χώρας/περιοχής - Ιαπωνία: JIS E 1115 "Track Fastener Standard", με τη σειρά κλιπ τύπου E-, κατάλληλο για τις γραμμές στενού εύρους της Ιαπωνίας και σιδηροδρομικών γραμμών υψηλής-ταχύτητας Shinkansen, εστιάζοντας στην ελαφριά και ελαστική προσαρμογή της Ρωσίας:3 Conditions3 Railway Fasteners", που είναι προσαρμοσμένο στις ρωσικές γραμμές μεγάλου εύρους, διευκρινίζει τις απαιτήσεις υλικού, μεγέθους και αντιδιαβρωτικής-αντιδιάβρωσης των ελαστικών λωρίδων και συνδυάζεται με ρωσικές ράγες και σιδερένιες πλάκες στήριξης. - Αυστραλία: AS 1085.14 "Track Fastener Standard", προσαρμοσμένο στις απαιτήσεις της Αυστραλίας για μεγαλύτερη διάρκεια ζωής και αντοχή στη διάβρωση των ελαστικών ράβδων.
8. Κινεζικά πρότυπα (Σειρά TB/T)
Προσαρμόζοντας στις διαφοροποιημένες ανάγκες των συμβατικών σιδηροδρόμων, υψηλής-ταχύτητας και βαρέων-μεταφοράς της Κίνας, έχει διαμορφωθεί ένα πλήρες ελαστικό πρότυπο σύστημα σιδηροδρόμων, ο πυρήνας του οποίου περιλαμβάνει:
- Σειρά TB/T 3065: Ελατήρια στερέωσης σιδηροδρόμου (τελευταία έκδοση TB/T 3065-2020), που καλύπτουν κοινώς χρησιμοποιούμενα ελατήρια όπως Type I, Type II και Type III και καθορίζουν τη δύναμη στερέωσης, τη διαδρομή του ελατηρίου και τις απαιτήσεις υλικού για διαφορετικά ελατήρια (συνήθως ελατήρια 60Si2S0MnA και 60Si2S0MnA).
- TB/T 3395.3-2015: Ειδικό πρότυπο για ελαστικά κλιπ σιδηροτροχιάς υψηλής-ταχύτητας, που θέτει υψηλότερες απαιτήσεις για ελαστικότητα, διάρκεια κόπωσης και απόδοση μόνωσης ελαστικών κλιπ τροχιάς χωρίς έρμα και είναι κατάλληλο για σιδηροδρομικές γραμμές υψηλής ταχύτητας με ταχύτητα 35 mm και άνω των 30 mm.
Στην πράξη, πολλά σιδηροδρομικά έργα δίνουν προτεραιότητα στα πρότυπα UIC και EN για να διασφαλιστεί η διασυνοριακή συμβατότητα. Τα εθνικά πρότυπα παρέχουν πρόσθετη καθοδήγηση για συγκεκριμένες συνθήκες λειτουργίας. Συνολικά, η τυποποίηση ελαστικών κλιπ περιλαμβάνει επιλογή υλικού, δομικό σχεδιασμό και απόδοση κόπωσης, παρέχοντας μια σταθερή βάση για ασφαλείς και αξιόπιστες σιδηροδρομικές λειτουργίες παγκοσμίως.
